产品特征：

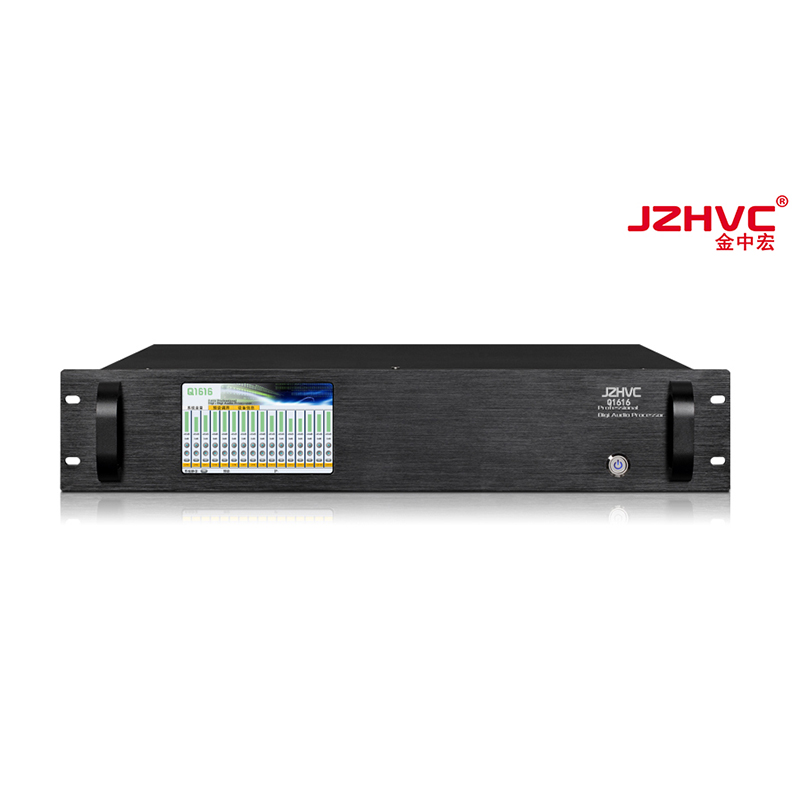

Q1616 网络型数字音频矩阵
Q1616处理器是一台功能强大的数字音频处理器，采用了ADI SHARC第四代ADSP-21489浮点音频芯片，提供最高性能400 MHz/2200 MFLOP处理器能力。超低底噪前置放大电路，低失真度模拟电路，114dB音频AD、DA，为现场提供高品质的声音品质。设备前面板采用5寸16位真彩色(64K色)触摸式显示屏，音量状态显示，能够显示全部的输入16、输出16通道音量状态可调节各通道音量大小/一键静音，可调用32种音效场景；显示设备当前IP地址、处理器当前使用的预设编号、预设名称，便于系统中有多台处理器时，便于管理员能够快速识别、区分当前处理器。
强大的DSP处理器能力
基于超级强大的处理能力，以及基于我们独特的核心法，实现了内置独立的16通道极低失真自适应反馈抑制器，16通道噪声门、16通道输入压限器、16通道16段PEQ、16通道输入48dB斜率高通-低通滤波器、16通道1秒延时器，意味着您可以对每一个输入音频通道进行精确、精心的设置。16x16全矩阵混音，实现任意输入通道的自由混音。16个输出通道均有独立的16段PEQ、压限器、48dB斜率高通-低通、2秒延时器。
内置正弦波、粉红噪声、白噪声信号发生器。可存储32个Pres et。
AEC回声消除算法(选配功能)
基于算法级别的快速自适应回声消除，独特的本地受益模式，给远程视频会议带来清晰的语音。一键开关、关闭回声消除功能，用户快速对比回声消除效果，降低调试的复杂性。
丰富的音频通道与控制接口
1个TCP/ I P通讯端口，1个RS- 232通讯端口，开放第三方控制协议。可满足各种大、中、小型专业音频项目使用。可以满足剧场、音乐厅、远程视频会议、体育场馆、教堂、会议中心、主题公园等公共扩声系统等多方面的应用需求。
LCD屏状态显示
前面板1602LCD屏显示IP地址、当前预设名称、使用时间等重要信息
易用的控制软件
我们拜访经验丰富的资深音响工程师、专业调音师，深入沟通调试、应用人员的操作习惯，开发出符合行业应用的软件界面。控制软件通俗易懂、可无需说明书快速上手操作。每个输入数值可以直接键盘输入，得到您想要的精确数值，如- 12. 2dB直接输入- 12. 2。音量推杆操作Shi f t +选中通道，按键盘上、下方向键，可实现1dB步进、步减。对于PEQ、Li mi t er这类复杂参数调整，参数可以快速复制、粘贴，您可轻松实现多通道的数据复制，操作便捷。
开放的RS-232、TCP/IP通讯协议
实现第三方设备控制音量、调用模式，设置静音，能够通过TCP/IP协议批量读取混音前电平表和混音后电平表，便于第三方软件集成。
苹果ipad app/安卓app
支持主流高清安卓平板电脑、安卓手机分辨率到1920x1080高清分辨率
自动发现网络上的音频处理器
可显示16个输入、16个输出声道信号电平表
可控制16个输入、16个输出声道音量、静音
具有一个系统静音按键，突发情况可以全局静音
App可调用32个预设，可显示主机上所有预设名称、状态
设备列表页面可显示网络上所有处理器的IP地址、ARMP固件版本号、设备描述、当前运行时间等关键信息
产品特点：
● 高性能浮点处理芯片；
● 16通道平衡输入音频通道
● 所有输入通道支持MI C输入
● 所有输入通道支持48V幻象供电
● 16个平衡音频输出通道
● 每个通道独立的自适应反馈抑制器
● 16通道自动混音
● ADC CS5368 114dB动态
● AC CS4385 114dB动态
● 输入每通道：前级放大、噪声门、压缩器、16段参量均衡、延时器、自动混音台
● 输出每通道： 16段参量均衡、分频器、高低通滤波器、限幅器、延时器
● 内置信号发生器：正弦波信号、粉红噪声、白噪声、
● 前面板1602显示屏显示IP地址、当前预设
● 开放RS- 232、TCP/ I P协议实现第三方控制
● 有摄像跟踪代码输出，便于通过第三方中控实现摄像联动功能
● 支持32组场景预设功能，可通过TCP/IP、RS-232协议调用
性能指标
核心算法 | 矩阵混音、自动混音 选配：回声消除 |
采样频率/量化 | 48 kHz，24Bi t ADC，24Bi t DAC |
频率响应 | 20 Hz – 20 kHz, + /- 0. 2 dB |
动态范围 | 114 dB，ADC, DAC |
总谐波失真 | <0. 0035%；1kHz@+4dBu <0. 005%；20Hz～20kHz@+4dBu |
频率、处理能力 | 400Mhz，400MIPS,2200 MFLOP |
采样频率/量化 | 48 kHz，24Bi t ADC，24Bi t DAC |
音频输入 | 16路平衡输入，凤凰插头 |
默认输入、输出电平 | +0 dBu |
最大输入输出增益 | 18dBu |
话筒前置放大增益 | 0－40 dB模拟增益，12dB数字增益 |
输入阻抗 | >5 kΩ平衡，>3kΩ非平衡 |
输出阻抗 | 600Ω |
共模抑制比(CMRR) | >70dB @ 1 kHz |
前置放大等效输入噪声(EI N) | <-125 dBu, 2 2Hz - 22kHz |
本底噪声 | -92dBu（无记权） |
幻象电源 | +48 VDC |
音频输出 | 8～16路平衡线路电平，凤凰插头 |
标称输出电平 | 0 dBu线路电平 |
输出阻抗 | 600 Ω平衡 |
信道间串扰 | >-80 dB @ 1 kHz, 典 型 |

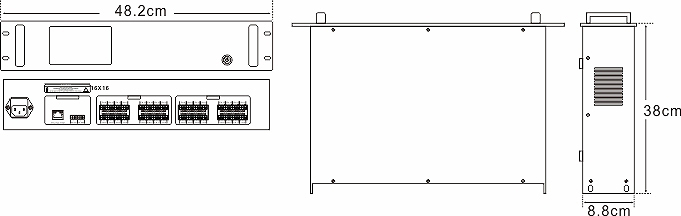

设备尺寸WxDxH | 2U，480 mm x 380mm x 88mm |
电源 | 100～240VA，50/60 Hz，75W |
工作环境 | 最大环境操作温度40°C |
功耗： | 最大65W（16通道48V全开） |
